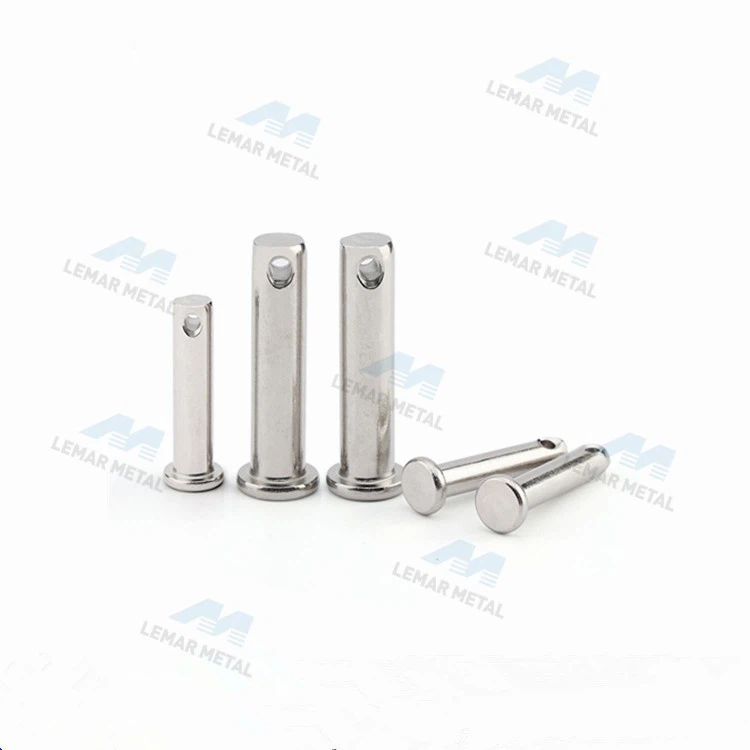

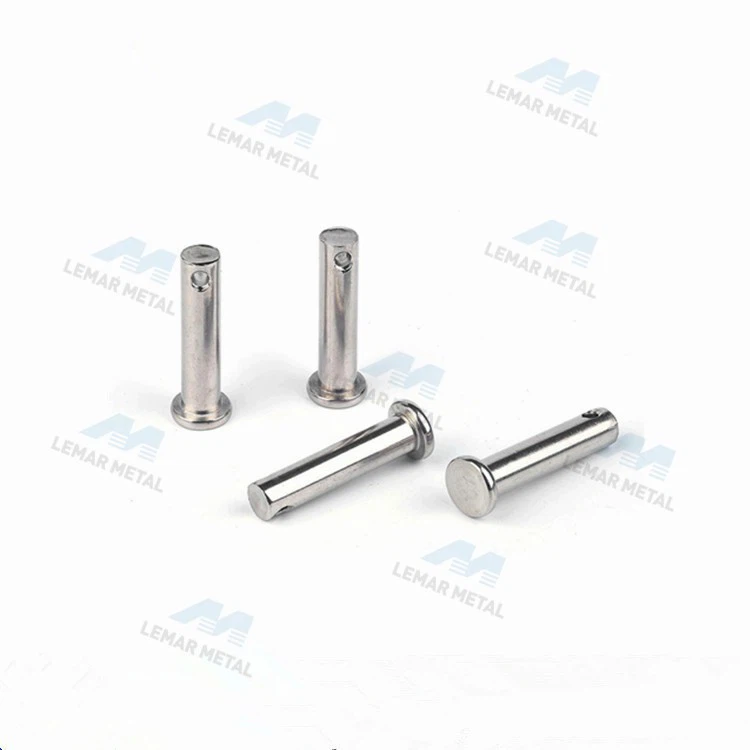

Teshikli pinli dübel
Turi: Clevis pinlari
Material: Karbonli po'lat
Yuzaki ishlov berish: yorqin
Mahsulotlar tavsifi
Teshikli pinli dübel keng tarqalgan mexanik qismdir. U nafaqat milya sifatida ishlatilishi mumkin, balki maxsus ulanish usulini yaratish uchun bir uchida gardish, yuvish va ajratilgan pin bloklari bilan qo'shilishi mumkin.
Ushbu turdagi pin odatda silindrsimon aksessuarlardan foydalanadi va zanjir plitalari, zanjirlar va boshqa qismlarni ulash uchun ishlatilishi mumkin.
Bunga qo'shimcha ravishda, ikkita qismning menteşesini mahkamlash uchun menteşe ulanishining bir qismi sifatida teshikli pinli dübel ham ishlatilishi mumkin.
Mahsulot parametri
Birlik: mm
| Matras hajmi | To'shak hajmi / sm | Quti hajmi/sm | 20GP | 40 HQ |
| Bo'ydoq | 92*188 | 37*37*102 | 192 dona | 476 dona |
| Qirol - yagona | 107*203 | 37*37*117 | 180 dona | 420 dona |
| Ikki marta | 138*188 | 37*37*148 | 144 dona | 336 dona |
| Qirolicha | 153*203 | 37*37*163 | 108 dona | 302 dona |
| Qirol | 183*203 | 37*37*193 | 108 dona | 252 dona |
| Nominal diametri d | Dk | d1 | K | L-Lh |
| 3 | 5 | 1.6 | 1.5 | 2 |
| 4 | 6 | 1.6 | 1.5 | 3 |
| 5 | 8 | 2 | 2 | 3 |
| 6 | 10 | 2 | 2 | 4 |
| 8 | 12 | 3.2 | 2.5 | 4 |
| 10 | 15 | 3.2 | 3 | 5 |
| 12 | 16 | 4 | 3 | 5 |
| 14 | 18 | 4 | 3 | 5 |
| 16 | 20 | 4 | 3.5 | 5 |
| 18 | 22 | 5 | 3.5 | 5 |
| 20 | 25 | 5 | 4 | 6 |
| 22 | 28 | 5 | 4 | 6 |
| 24 | 36 | 6.3 | 5 | 6 |
MahsulotlarMaterial va ishlash
Teshikli pinli dübel uchun tez-tez ishlatiladigan materiallar 35 yoki 45 po'latdir
Ushbu materiallar turli xil foydalanish talablarini qondirish uchun issiqlik bilan ishlov berishdan keyin turli qattiqlikni olishlari mumkin.
Masalan
Söndürme va temperleme so'ng, 45 po'lat yaxshi kesish ko'rsatkichlari va mustahkamlik va qattiqlik kabi yuqori keng qamrovli mexanik xususiyatlarga ega bo'lishi mumkin. Agar yuqori sirt qattiqligi talab etilsa, 45 po'latdan sirt so'ndirilishi mumkin, bu esa yaxshi mexanik xususiyatlarni saqlab, kerakli sirt qattiqligini olishi mumkin.
MahsulotlarHajmi va texnik xususiyatlari
Teshikli pinli dübel uchun ko'plab o'lchamlar va texnik xususiyatlar mavjud
1.Masalan, GB882-88 standartiga ko'ra, pindagi teshiklar soni 8 ta bo'lishi mumkin, bu esa boshqa qismlarni bir butun sifatida ulashni ta'minlashi mumkin, butun strukturaning mustahkamligi va barqarorligini oshiradi.
2.Qo'shimcha ravishda, pinning bardoshliligi va mosligi bo'shligi yoki shovqin talablari ham maxsus dasturga muvofiq aniqlanishi kerak.
